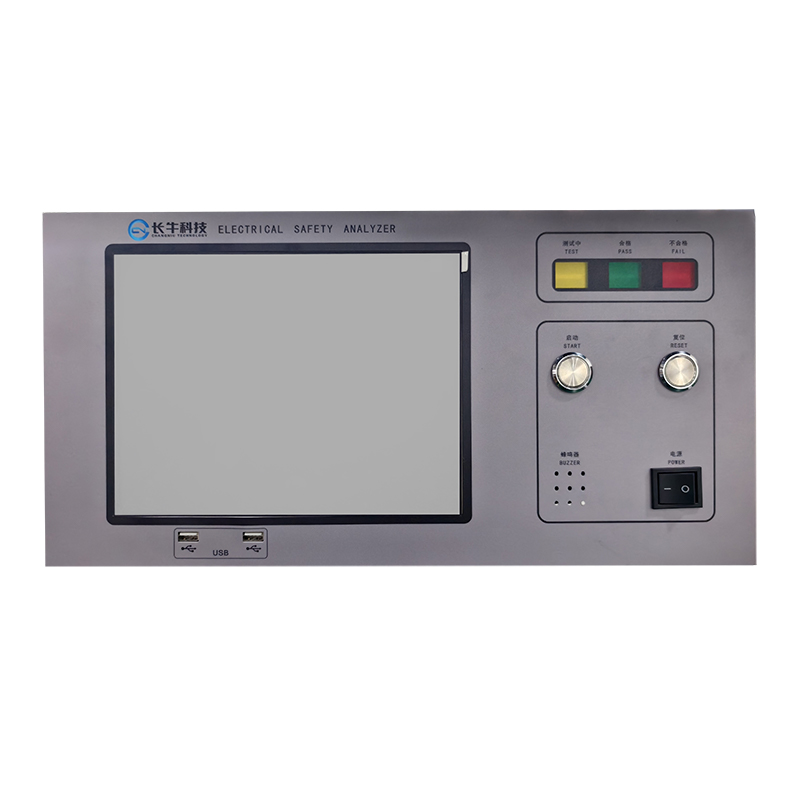

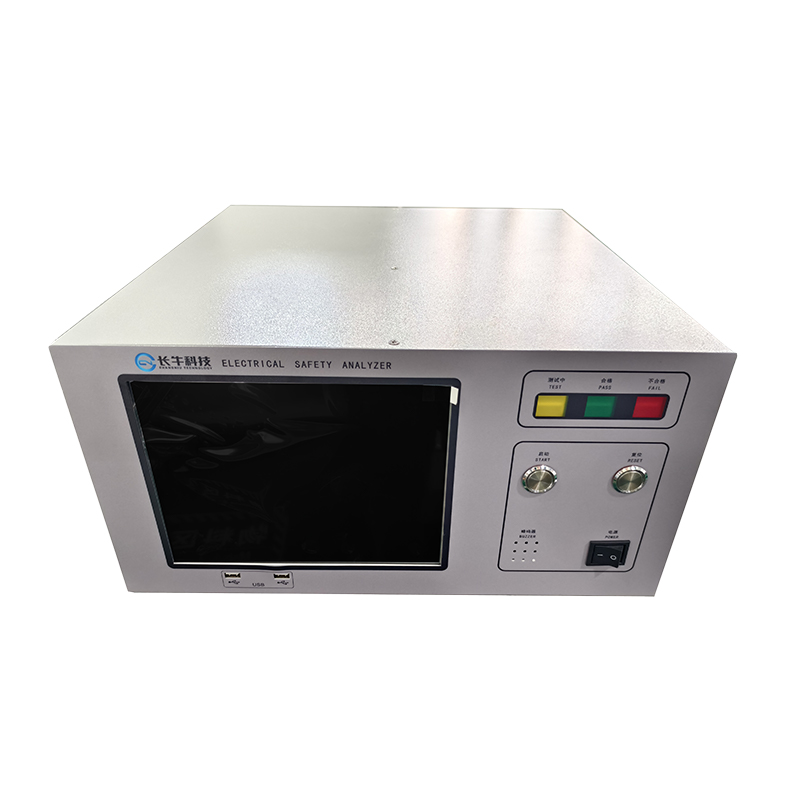

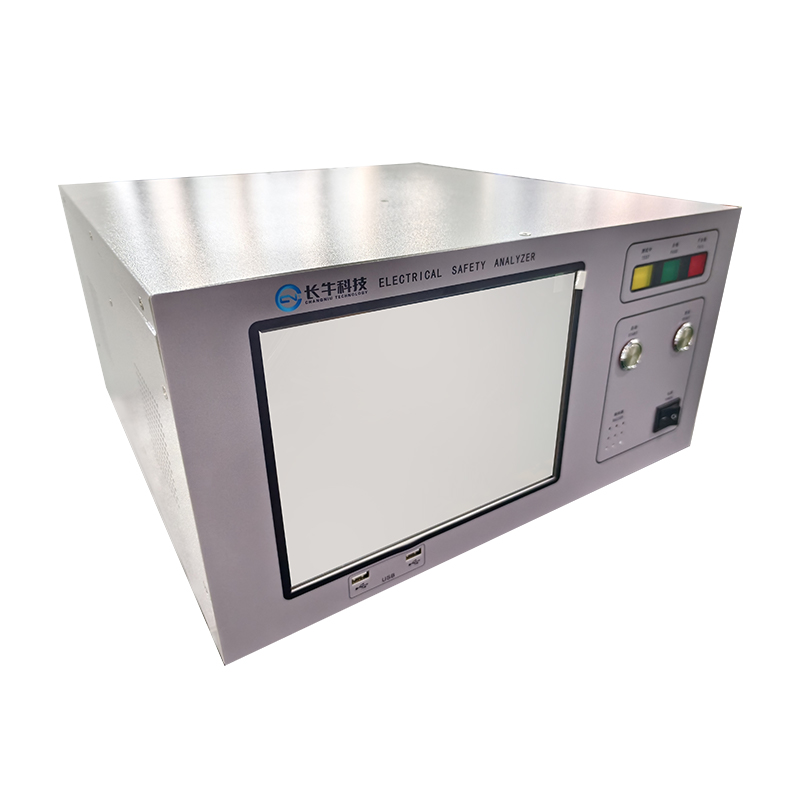

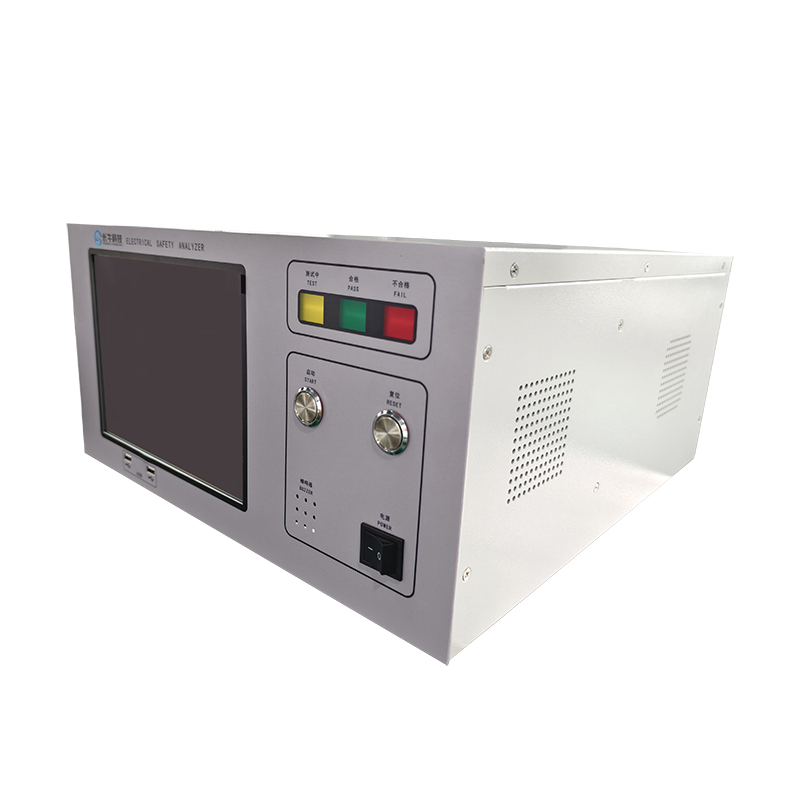

該系列產品可對電機的整機質量檢查試驗與質量控制。系統采用工控機進行集中控制，一次接線即可完成全部測試項目，并對測試結果自動進行分析、判斷、統計、存儲、打印。可預置用戶全部參數，以備檢測時調用。

一、檢測項目：直流低電阻、絕緣電阻、電氣強度（漏電流測試）、匝間沖擊測試。

1、直流電阻：測量產品三相繞組之間的線電阻(UV、VW、UW)。
2、絕緣電阻：測量產品主線圈與鐵芯之間的絕緣電阻。
3、電氣強度：測量主線圈與鐵心之間的漏電流的漏電流。
4、匝間沖擊：測量同一線圈內層間的耐壓測試 。
5、使用電源：AC220V±10％，50Hz±2 Hz（系統工作電源）。
6、使用環境：工作溫度  0-40 ℃
工作濕度  ≤90%.

二、技術參數：

1、 繞組直流低電阻

繞組兩端施加直流，測出當前環境下的溫度和繞組電阻，并轉換為指定溫度下(20℃或25℃)的電阻值，具備電阻阻值及電阻不平衡度判斷。
測試范圍            5mΩ～20000Ω
測量精度            ±（0.2%讀數值+5個字）
溫度測量           （0.0～60.0）℃，精度：±0.5℃
三相電阻不平衡率    0.0％～99.9％

2、  絕緣電阻（繞組對機殼）

測試條件           DC 200V～1000V
精度               ±（0.5%設定值+10V）
電阻量程           1MΩ～2000MΩ
精    度           1～100MΩ，±（0.5％×顯示值+5個字）
100-1000MΩ，±（0.5％×顯示值+5個字）
測試時間           0.0-999.9S

3、 交流耐壓（繞組對機殼）

測試條件          300～3000V AC
電壓精度          ±（0.5%讀數值+3V）
電流量程          0.10～5.00mA
電流精度          ±（0.5%讀數值+5個字）
測試時間          0.0-999.9S
電弧偵測          1-30級，0為關閉

4、 匝間

繞組兩端施加一定幅值、波形的沖擊電壓，振蕩波形與標準波形比較，比較波形之前的差異程度。
匝間波形比較需要兩種方式：1、與采樣波形相互比較。2、兩兩繞組之間相互比較。
脈沖電壓峰值      500～3000V
電壓精度          ±（0.5%讀數值+5V）
波前時間          ≤0.5µs
波形采集           采集頻率：5kHz~20MHz，分辨率：8位AD
存儲深度：1k字節，多次測試：（1~30）次連續
判別方式           面積、差積

三、系統主要功能

一次接線即可完成全部測試項目，能采集、記錄、儲存顯示各項目測試數據和結果，操作方便、調整靈活、人機界面直觀清晰。
系統操作界面友好，自動記錄測試數據，自動統計測試結果，自動計算測試合格率，并能保存為EXCEL格式統計結果。測試電機型號、測試項目可任意選擇。

四、操作使用

 按鈕啟動開始測試，停止按鈕可停止一切測試。
